【いきなり本題】

いや〜、Ｄｉｏ編が大満足の結果となり、後は思考を凝らしていくだけか！

先ず反省点として、
１）回路は簡単なのに配置が複雑すぎ！
２）だから配線が面倒すぎ！
３）集約しすぎ！もっと広くてもよい！
４）両面テープとエポキシだけじゃ不安かな？
こんなもんか。
（後述：この時点ではまだＤｉｏのレギュレータ破裂事件は起きていない）

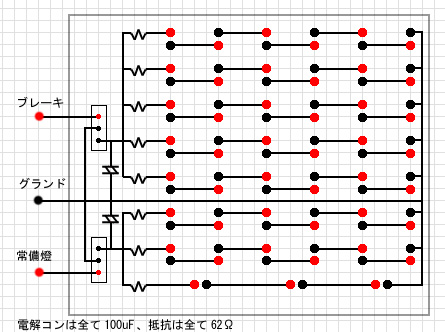

だから今回の配置図はこうなりました。
ナンバー照射の関係から常備燈とブレーキを上下でバッサリ分けてます。

なんか常備燈を中央に集める事だけを考えていた前回の結果がテールレンズによってうまく拡散された事で、そんなに気を使うほどでも無かった！という経験からです。

相変わらず抵抗を纏めないのは、デッカいセメントがイヤだから。

今回はブレーキに３０個、常備燈に１２個、ナンバー用に３個の合計４５個使います。

それでも、すんげ〜スッキリしたっしょ！

またスペースの関係からＩＮ側の電解コンを省略しました。
ちょっと不安になってＬＭ２９４０ＣＴのスペックを調べてみました。
インプットの最大電圧は２６Ｖみたいなので全く心配ない事が判り一安心です。

周囲にちょっと余裕を持たせてあるのは、まだ現物合わせをしていないので、万一、縦寸法が入らなかったらカット出来るようにです。
しかし今回はネジ止めをしようと思っているので、折角ある四隅の穴を使いたいものです。

【製作】

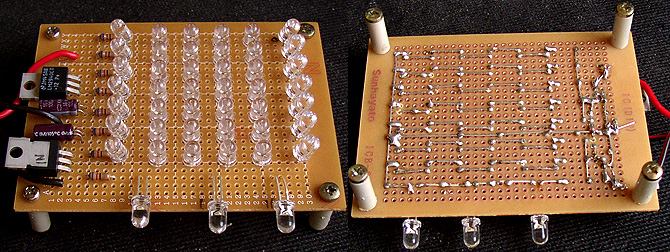

前回ハンダ付けに８時間も掛かりましたが、今回は２時間で終了！
慣れもありますが、今回は強力な助っ人を連れてきました！

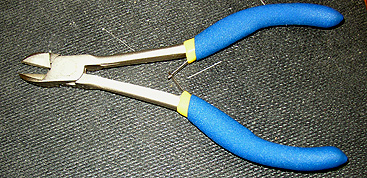

それがこれ（→）
もうビックリしちゃったよ・・・

電気工事用か？ってニッパでＬＥＤの足のふくらみを切っていたんだけど、これが一番時間かかったのよね。

ところが天下のダイソーさんから１００円で手に入れたこの「首長小型ニッパ」を使ったら、あ〜た！、切断時間が１／１０になったよ・・・・。
（別に首長じゃなくてもよかったんだけどね）

たった１００円で世界が変わったよ・・・・。
しかし、ついでにもひとつ変わった世界があるのよ。

「首長小型ニッパ」の売り場のとなりでニコニコして待ってた「ハンダ吸い取り器」

本物のハンダ吸い取り器はアキバで見て知ってるけど、高いから買わなかっただけ。

「本当かぁ〜？でも１００円だから買ってみよ！」

んで、使ってみたら、ビ、ビ、ビックリ！！！
ハンダがスポッ！って跡形もなく消えた！

余りの見事さに「だはっ！」と笑いが出てしまったのよ。
こりゃぁ〜いいやぁ〜♪♪・・・・・ダイソーさんありがとう！

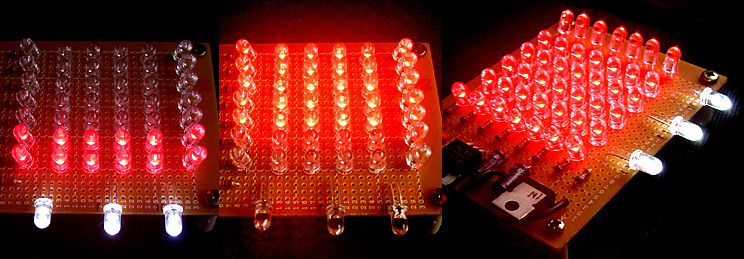

んで、こんな感じ。

もう眩しくて直視出来ないので、光源から外して撮影しています。（↑）

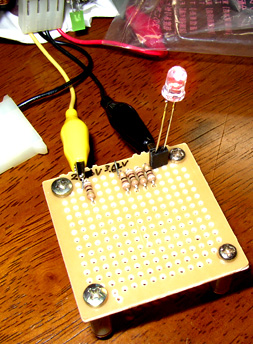

ところで満を持してこんなものを作ってしまいました。（→）

ＬＥＤの点灯テストをするのに抵抗をからめて＋と−を接触させて・・・・とっても面倒臭い。
それに間違って抵抗前で電源に触れてしまった事により、一瞬にして焼けてしまったＬＥＤの数は５個６個・・・・。
そんな反省から片手でテスト出来るようにしました。

材料はマザーボードのジャンパーピン。
それを左右バラバラにして、切り取って捨てたＬＥＤの足をハンダ付けします。
そのまま基板に差して固定すれば出来上がり！

１.８Ｖと２Ｖはそれぞれ５０９Ωと５００ΩでＥ２４では同じ５１０Ωなので同じ口としました。
しかし５１０Ωの抵抗がなかったので９１Ω＊５個＝４５５Ω。
逆算すると約２３ｍＡになるけど、ＨＤＤ用電源の定格出力（１２Ｖ）なので、よしとしました。
同様に３.６Ｖも９１Ω＊４個＝３６４Ωで約２３ｍＡになります。

最初から用意しておけばよかったよ。
とっても便利です！

と、ここまで製作した時点でＤｉｏ用のレギュレータ破裂事件が起きた。
よって３端子レギュレータのヒートシンク対策を施すまで実装はお預けとなっている。
試行錯誤中。

さて、それから数日後、ヒートシンクの取り付けが完了しました。

アルミの切れ端を基板に合わせてカットし、２つのレギュレータを、１つは直接ネジ留めし、もう一つは（反対を向いている関係から）スペーサーを噛ましてネジ止めします。
スペーサーはマザーボードの取り付けネジを利用しました。

また、基板の２本の足に固定すべく、その空間はナット２個をスペーサーにして完成！

ビデオカード用に買っておいたままのミニ・ヒートシンクを４個乗せてみました。

只今、１４Ｖで連続点燈テスト６時間目ですが、アルミ板がうっすらと熱を持つ程度です。
本当は２５Ｖくらい掛けたいんだけど、そんな装置ないしなぁ・・・。

【実装】

（まだ未実装です）

ここまでに掛かった費用
赤LED 1200mcd	42個	1,252円
白LED 10000mcd	3個	540円
抵抗 62Ω 1/4W	8本	8円
電解コンデンサ 25V 100uF	2個	70円
レギュレータ LM2940CT 12V	2個	360円
基板	1枚	240円
基板足	4個	160円
＋用コード 1.25sq	1ｍ	70円
首長小型ニッパ	1個	100円
ハンダ吸い取り器	1個	100円
アルミ板・ナット・ヒートシンク他	--個	0円
合計		2,900円
